Sistem pemantauan VM600 untuk turbin loji kuasa nuklear sejuta unit terutamanya mengukur dan memantau getaran aci relatif, getaran kerusi galas mutlak, anjakan paksi pemutar turbin berbanding dengan galas tujah, dan pemanjangan rotor berbanding titik rujukan silinder turbin. Mari kita bincangkan sistem VM di bawah.

1. Perkakasan

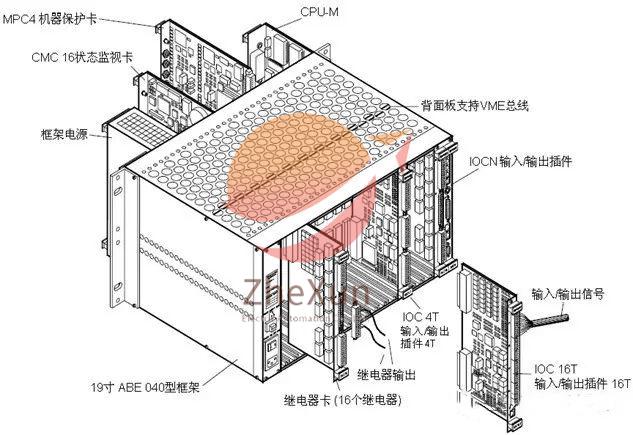

Sistem perlindungan dan pemantauan mesin siri VM600 Vibro-Meter adalah berdasarkan bingkai 19" x 6U dan termasuk komponen berbeza bergantung pada aplikasi.
Terdapat dua jenis asas sistem:
Sistem Perlindungan Mesin (MPS)
Sistem Pemantauan Keadaan (CMS)
Perkakasan MPS dan CMS boleh diintegrasikan ke dalam bingkai yang sama.
Butiran berikut perkakasan yang disertakan dalam MPS.
1) Yang ABE 04 Struktur bingkai X (19" x 6U) terdapat dalam dua jenis: ABE040 dan ABE042 . Perbezaannya terletak pada kedudukan pemasangan kurungan dalam bingkai.
2) RPS 6U unit bekalan kuasa bingkai
3) Kad perlindungan 4 bingkai MPC
4) IOC 4T Kad input/output MPC 4
5) Kad pemantauan analog AMC 8
6) Kad input/output IOC 8T AMC 8
Kad MPC 4 dan IOC 4T mesti digunakan secara berpasangan dan tidak boleh digunakan secara individu. Pasangan ini digunakan terutamanya untuk pemantauan getaran.
Begitu juga, kad AMC 8 dan IOC 8T mesti digunakan secara berpasangan dan digunakan terutamanya untuk parameter kuasi statik seperti suhu, aras atau aliran.
Rak boleh mengandungi:
>Hanya sepasang sahaja MPC 4 / kad IOC 4 T
>Hanya sepasang kad AMC 8 / IOC 8 T
>Gabungan sepasang kad MPC 4 / IOC 4 T dan sepasang kad AMC 8 / IOC 8 T

Bergantung pada keperluan aplikasi, jenis kad berikut juga boleh dipasang di rak:

7) Kad PLC 16-Relay (16 Relay)

Semua modul di atas boleh digunakan untuk membentuk sistem MPS yang berdiri sendiri, iaitu sistem yang tidak disambungkan ke rangkaian.

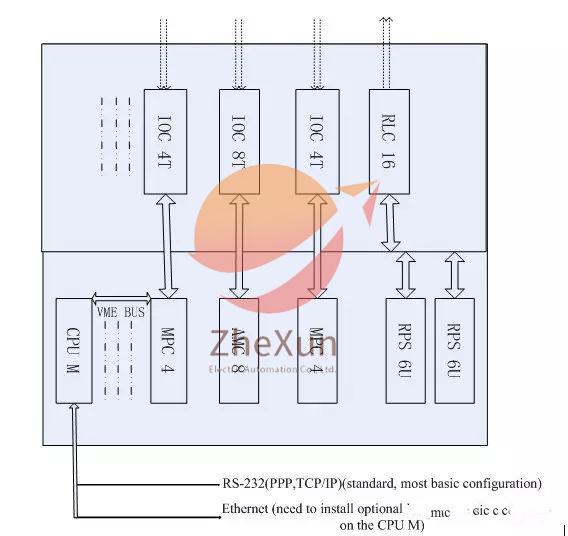

Sistem MPS rangkaian, sebagai tambahan kepada perkakasan di atas, juga termasuk perkakasan berikut untuk bingkai ABE 04 X:
8) Kad CPU CPUM
9) Kad input/output IOCN (padanan CPU M)
Bergantung pada aplikasi (tidak kira sama ada bingkai adalah konfigurasi yang berdiri sendiri atau rangkaian), satu atau lebih daripada komponen bekalan kuasa hingar rendah berikut boleh digunakan di luar bingkai:
>APF195 DC-DC penukar
>APF196 AC-DC penukar
> Mana-mana unit bekalan kuasa hingar rendah setara yang dibekalkan oleh pelanggan
Peranti ini mesti digunakan dengan unit pengasingan galvanik GSI 1 XX, penghalang keselamatan GSV dan penukar/proximitor dengan arus lebih besar daripada 25 mA.
2. Perisian
Salah satu daripada pakej perisian berikut diperlukan untuk mengkonfigurasi MPS:
1) Perisian Konfigurasi MPS 1. Perisian ini mengkonfigurasi kad MPC 4 dan AMC 8 dalam rak VM600 rangkaian, yang mengandungi set CPU untuk kawalan dan komunikasi. Semua kad dalam rak boleh dikonfigurasikan dalam mod "oneshot" melalui Ethernet.
2) Perisian Konfigurasi MPS 2. Ini ialah versi lanjutan pakej perisian MPS 1. Selain menyediakan semua fungsi MPS 1, perisian MPS 2 juga termasuk pengurusan MPC 4 dan AMC 8, rajah unit dan aliran data.
3. Kaedah Komunikasi MPS

Sistem MPS boleh dikonfigurasikan dalam pelbagai cara, bergantung pada perkakasan yang dipasang di rak ABE04X.

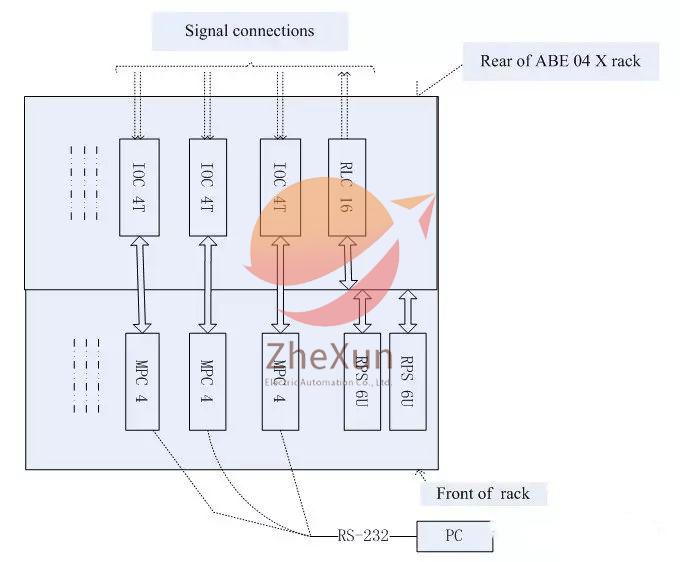

1) Rajah berikut menunjukkan konfigurasi MPS yang paling mudah. Ini adalah rak yang berdiri sendiri. Dalam kes ini, kad MPC 4 atau AMC 8 dalam rak mesti dikonfigurasikan menggunakan komputer peribadi melalui komunikasi RS-232, yang disambungkan melalui penyambung 9-pin di hadapan ra ck.

4. Parameter Dipantau MPS
Kad MPC 4 dalam sistem MPS boleh mengukur parameter berikut:
> Getaran mutlak (getaran pelana)
> Getaran relatif (pengukuran getaran jejarian, termasuk pengukuran voltan celah DC)
> Getaran pemutar mutlak
> Kedudukan pemutar (ukuran paksi)
> Nilai vektor Smax (mematuhi standard ISO 7919)
> Sipi pemutar
> Pengembangan mutlak
> Pengembangan relatif (antara rotor dan stator)
> Pengembangan silinder
> Anjakan
> Tekanan dinamik
Kad AMC 8 dalam sistem MPS boleh mengukur parameter berikut:
> Suhu (sambungan terus termokopel atau probe RTD dengan kad IOC 8 T)
> Mana-mana pembolehubah proses yang ditentukan pengguna, seperti aliran, aras, kedudukan injap, dsb.

Ciri Sistem MPS Lain:
> Kad Hot swappable (hot pluggable) MPC 4, IOC 4 T, AMC 8, IOC 8 T dan RLC16.
> Kad ini boleh dimasukkan atau dikeluarkan tanpa mematikan bingkai ABE04X. > Storan konfigurasi on-board
> Pengubahsuaian dalam talian semua parameter semasa MPS sedang berjalan
> Pemprosesan data masa nyata
> Pemancar boleh dikonfigurasikan
> Bekalan kuasa terbina dalam ujian kendiri terbina dalam (BITE)
> Fungsi pintasan berbahaya
> Tetapan semula isyarat penggera
> Pendaraban penggera atau pemantauan penyesuaian
> Sehingga empat input (getaran, tekanan dinamik, dsb.) boleh disambungkan kepada satu saluran pemprosesan.
