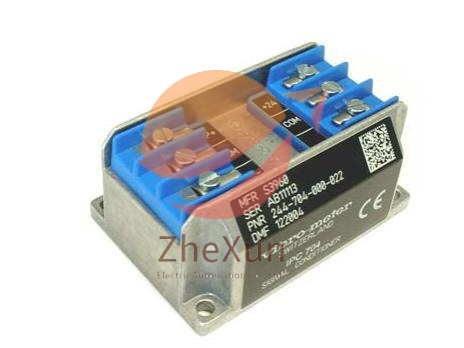

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 Model perapi isyarat

Perapi isyarat

barang No.:
IPC704 244-704-000-0
masa memimpin:
2-3days
orgin produk:
Switzerland
bayaran:
T/T
keadaan:
new

Maklumat produk

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 CIRI

Daripada barisan produk Vibro-Meter®
Untuk pecutan piezoelektrik CAxxx dan penderia tekanan dinamik CPxxx
Penapis laluan tinggi dan laluan rendah yang boleh dikonfigurasikan
Julat frekuensi: 0.5 Hz hingga 20 kHz
Penyepadu pilihan untuk menghasilkan keluaran halaju
Arus 2 wayar atau 3 wayar pilihan penghantaran voltan
Diperakui untuk digunakan dalam suasana yang berpotensi meletup
Pelbagai pilihan pemasangan tersedia

IPC704 244-704-000-042-A2-B01-C10-D20-E2-F10000-G0-H0-I0 PENERANGAN

Perapi isyarat IPC704 menukar isyarat berasaskan cas daripada transduser berasaskan piezoelektrik kepada isyarat arus atau voltan. Isyarat arus atau voltan ini dihantar ke elektronik pemprosesan melalui kabel penghantaran 2-wayar atau 3-wayar standard.
Teknik modulasi semasa membolehkan penghantaran pada jarak sehingga 1 km. Unit pemisah galvanik GSI diperlukan untuk konfigurasi ini.
Litar elektronik perapi isyarat IPC704 dimasukkan ke dalam kepungan aluminium yang dibentuk. Perapi isyarat boleh dikonfigurasikan
penapis laluan tinggi dan laluan rendah dan penyepadu pilihan untuk memberikan output halaju. Tambahan pula, penapis RFI melindungi input dan output daripada gangguan frekuensi radio dan pengaruh elektromagnet lain.

SPESIFIKASI IPC704

Suhu

Operasi : -30 hingga +85 °C
Penyimpanan : -40 hingga +85 °C
Kelembapan : Maks. 95% tidak terkondensasi.
Nota: Untuk operasi dalam persekitaran lembap, pilihan pesanan A3 (versi pasu) harus dipertimbangkan.
Kedudukan perlindungan: IP40
Getaran: Puncak 2 g antara 10 dan 500 Hz
Pecutan kejutan: 15 g puncak (separuh sinus, tempoh 11 ms)
Voltan: 18 hingga 30 VDC
Semasa : 25 mA (maks)

Penghantaran arus 2-wayar

Isyarat dinamik : Maks. Puncak ± 5 mA
Arus tetap : 12 mA ± 0.5 mA
Sambungan elektrik : +24 V = “+”, COM = “−”
Kepekaan output : Lihat Maklumat pesanan pada halaman 12
Maks. julat dinamik : puncak 5 mA / kepekaan keluaran

Penghantaran voltan 3-wayar

Isyarat dinamik : Maks. Puncak ± 5 V
Voltan berdiri : 7.5 V ± 0.2 V
Kepekaan output : Lihat Maklumat pesanan pada halaman 12
Galangan keluaran: 750 Ω (konfigurasi 3 wayar)
Maks. julat dinamik: 5 V puncak / kepekaan output
